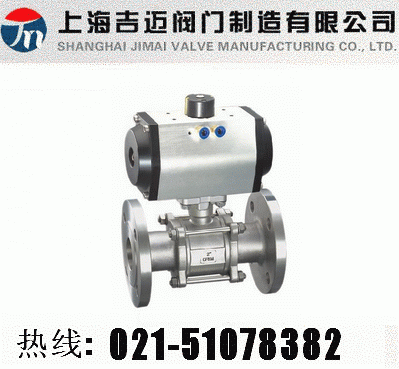

上海吉邁閥門制造有限公司主要生產≦Q641F氣動三片式球閥≧也是國內氣動閥門生產商之一。公司經營范圍:閥門,管件,流體設備的生產，加工，銷售，管道配件，建筑材料，五金交電，自控設備的銷售，從事貨物及技術的進出口業務！歡迎新老客戶來電，來函，我們將竭誠為您提供滿意的服務！本公司生產電動Q641F型氣動三片式球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門，其啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。 它具有相同的旋轉90度動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截斷流動。 本類閥門在管道中可任意位置安裝。適用工況：公稱壓力:1.6-6.4MPa 適用溫度范圍:-20~232℃~350℃ 適用介質:水、油、氣及某些腐蝕性液體
氣動三片式法蘭球閥 工作原理：
氣動球閥只需要用氣動執行器用氣源旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥較適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
氣動三片式法蘭球閥 主要零件材料
|
序號NO
|
零件名稱
|
材質
|
|
不銹鋼
|
碳鋼
|
|
1
|
螺栓
|
不銹鋼SS304
|
碳鋼
|
|
2
|
彈簧墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
3
|
螺母
|
不銹鋼SS304
|
碳鋼
|
|
4
|
閥蓋
|
不銹鋼CF8/CF8M
|
碳鋼WCB
|
|
5
|
閥體
|
不銹鋼CF8/CF8M
|
碳鋼WCB
|
|
6
|
球
|
不銹鋼CF8
|
不銹鋼CF8
|
|
7
|
密封圈
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
8
|
閥桿
|
不銹鋼SS316
|
不銹鋼SS304
|
|
9
|
填料
|
聚四氟乙稀PTFE
|
聚四氟乙稀PTFE
|
|
10
|
壓緊螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
11
|
彈簧墊圈
|
不銹鋼SS304
|
不銹鋼SS304
|
|
12
|
螺母
|
不銹鋼SS304
|
不銹鋼SS304
|
|
13
|
手柄
|
不銹鋼SS304
|
不銹鋼SS304
|
氣動三片式法蘭球閥 外形結構圖
氣動三片式法蘭球閥 主要尺寸
|
SIZE
|
1/2″
|
3/4″
|
1″
|
1 1/4″
|
1 1/2″
|
2″
|
2 1/2″
|
3″
|
4″
|
|
d
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
76
|
100
|
|
L
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
|
D
|
95
|
105
|
115
|
135
|
145
|
160
|
180
|
195
|
230
|
|
D1
|
65
|
75
|
85
|
100
|
110
|
125
|
145
|
160
|
190
|
|
D2
|
45
|
55
|
65
|
78
|
85
|
100
|
120
|
135
|
160
|
|
b
|
14
|
16
|
16
|
18
|
18
|
20
|
22
|
24
|
24
|
|
f
|
2
|
2
|
2
|
3
|
3
|
3
|
3
|
3
|
3
|
|
H
|
75
|
95
|
90
|
110
|
130
|
140
|
140
|
180
|
250
|
|
W
|
130
|
140
|
140
|
170
|
200
|
220
|
220
|
350
|
550
|
|
n-do
|
4-14
|
4-14
|
4-14
|
4-18
|
4-18
|
8-18
|
8-18
|
8-18
|
8-22
|
訂貨說明
（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號（4-20mA,1-5V）、作用方式（氣-開式，氣-關式）
訂貨提供產品參數：Q641F氣動三片式球閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
