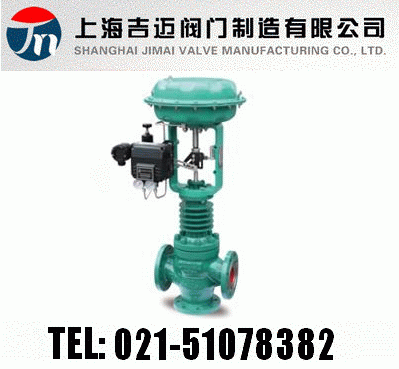

ZJHF氣動三通調節閥
概述
ZJHF（H）型氣動三通調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。
標準規格
閥體型式：三通鑄造球型閥體
閥芯型式：三通型雙座閥芯
公稱通徑：DN20~300 NPS 3/4〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型（-5℃~230℃）、
散熱片型（-45℃~大于230℃場合）、
低溫加長型（-196℃~ -45℃）、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：氣動：多彈簧薄膜執行機構 、活塞式執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆
型號編制
|
Z
|
執行機構
|
H
|
結構形式
|
-公稱壓力
|
閥體材質
|
公稱通徑
|
|
Z系列調節閥
|
J:氣動薄膜執行機構
H:氣動活塞執行機構
|
H直行程
|
F:三通分流調節閥
H:三通合流調節閥
F(H)G:散熱型三通分(合)流調節閥
F(H)V:波紋管型三通分(合)流調節閥
F(H)D:低溫型三通分(合)流調節閥
|
PN16=16
CL150LB=150 LB
JIS10K=10K
|
C=WCB
LC=LCB
P=CF8
PL=CF3
R=CF8M
RL=CF3M
D=特殊材質
|
DN25= DN25
NPS1〞= NPS 1〞
|
|
如：氣動薄膜三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZJHFG-16C DN50
|
性能
|
流量特性
|
直線、等百分比
|
|
可調范圍
|
30:1
|
|
額定CV值
|
等百分比\直線CV8.5~1280
|
|
允許泄漏量
|
硬密封:IV級（0.01% 閥額定容量）
|
|
性能指標
|
|
氣動
|
電動
|
|
基本誤差%
|
±1.5
|
±1.0
|
|
回差%
|
≤1.5
|
≤1.0
|
|
死區%
|
≤0.6
|
≤1.0
|
|
始終點偏差%
|
±2.5
|
±2.5
|
|
額定行程偏差%
|
≤2.5
|
≤2.5
|
選用參數表
|
閥座直徑（mm）
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數CV
|
8.5
|
13
|
21
|
34
|
53
|
85
|
135
|
210
|
340
|
535
|
800
|
1280
|
|
公稱通徑
|
行程
|
可選流量系數Cv（★標準型 ●推薦）
|
|
DN25
|
16 mm
|
★
|
|
|
|
|
|
|
|
|
|
|
|
|
DN32
|
25 mm
|
|
★
|
|
|
|
|
|
|
|
|
|
|
|
DN40
|
|
●
|
★
|
|
|
|
|
|
|
|
|
|
|
DN50
|
|
●
|
●
|
★
|
|
|
|
|
|
|
|
|
|
DN65
|
40mm
|
|
|
|
|
★
|
|
|
|
|
|
|
|
|
DN80
|
|
|
|
|
●
|
★
|
|
|
|
|
|
|
|
DN100
|
|
|
|
|
●
|
●
|
★
|
|
|
|
|
|
|
DN125
|
60mm
|
|
|
|
|
|
|
|
★
|
|
|
|
|
|
DN150
|
|
|
|
|
|
|
|
●
|
★
|
|
|
|
|
DN200
|
|
|
|
|
|
|
|
●
|
●
|
★
|
|
|
|
DN250
|
100mm
|
|
|
|
|
|
|
|
|
●
|
●
|
★
|
|
|
DN300
|
|
|
|
|
|
|
|
|
|
●
|
●
|
★
|
氣動執行機構
膜片有效面積Ae (cm2)
|
ZHA/B-23
|
ZHA/B-34
|
ZHA/B-45
|
ZHA/B-56
|
|
350
|
560
|
900
|
1600
|
|
作用方式
|
彈簧范圍
|
金屬密封允許壓差（MPa）
|
|
氣開
|
20-100KPa
|
0.7
|
0.44
|
0.28
|
0.18
|
0.17
|
0.11
|
0.07
|
0.07
|
0.05
|
0.03
|
0.05
|
0.03
|
|
40-200 KPa
|
2.14
|
1.31
|
0.84
|
0.53
|
0.51
|
0.33
|
0.21
|
0.22
|
0.15
|
0.09
|
0.11
|
0.07
|
|
80-240 KPa
|
4.99
|
3.05
|
1.95
|
1.25
|
1.18
|
0.78
|
0.5
|
0.51
|
0.36
|
0.21
|
0.21
|
0.15
|
|
氣關
|
20-100KPa
|
2.14
|
0.87
|
0.56
|
0.35
|
0.34
|
0.22
|
0.14
|
0.15
|
0.1
|
0.06
|
0.05
|
0.03
|
|
40-200 KPa
|
6.4
|
5.86
|
3.64
|
2.3
|
2.21
|
1.43
|
0.91
|
0.95
|
0.66
|
0.37
|
0.11
|
0.07
|
|
80-240 KPa
|
6.4
|
6.4
|
5.04
|
3.18
|
3.06
|
1.98
|
1.26
|
1.32
|
0.92
|
0.52
|
0.21
|
0.15
|
訂貨提供產品參數：ZJHF氣動三通調節閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
