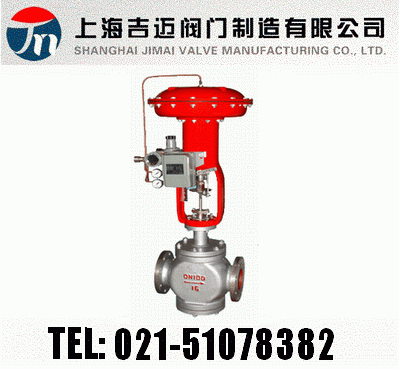

ZMAP|ZMBP氣動薄膜單座調節閥
【ZMAP/ZMBP氣動薄膜單座調節閥-產品說明】
ZMAP氣動薄膜單座調節閥、ZMBP氣動薄膜單座調節閥是自動控制系統中較常用的執行器，它由氣動薄膜執行機構和低流阻調節閥組成。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。
【ZMAP/ZMBP氣動薄膜單座調節閥-主要技術參數】
|
公稱通徑mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可與本公司
商洽生產
|
|
額定流量
|
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|
系數Kv
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
|
公稱壓力MPa
|
0.6 1.6 4.0 6.4
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
|
|
|
流量特性
|
直線、等百分比、快開型
|
|
介質溫度℃
|
-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
|
|
法蘭尺寸
|
鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79
|
|
法蘭形式
|
符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產
|
|
閥體材質
|
PN
(MPa)
|
0.6,1.6
4.0,6.4
|
WCB(ZG230-450) CF3CF8 CF8M
|
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
|
|
閥體型式
|
直通單座鑄造球型閥
|
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
|
|
上閥蓋形式
|
普通式(常溫型)、熱片式(中溫型)、低溫型
|
|
可配附件
|
定位器 手輪 電/氣轉換器 空氣過濾減壓器
|
|
可調比R
|
30:01:00
|
|
氣源接頭
|
M16×1.5
|
【ZMAP/ZMBP氣動薄膜單座調節閥-執行機構】
|
型 號
|
ZHA(B)-1
|
ZHA(B)-2
|
ZHA(B)-3
|
ZHA(B)-4
|
ZHA(B)-5
|
ZHA(B)-6
|
|
有效面積cm2
|
200
|
280
|
400
|
630
|
1000
|
1600
|
|
行 程mm
|
10
|
16
|
25
|
40
|
60
|
1000
|
|
彈簧范圍KPa
|
20～100(標準)；40～200；80～240；20～60；60～100
|
【ZMAP/ZMBP氣動薄膜單座調節閥-允許壓差】
|
供氣壓力
|
彈簧壓力
|
公稱通徑
|
20
|
20
|
20
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
MPa
|
KPa
|
閥座直徑
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
0.14
|
20-100
|
允許壓差MPa
|
5.3
|
3.7
|
2.3
|
1.3
|
0.8
|
0.5
|
0.5
|
0.3
|
0.25
|
0.2
|
0.12
|
0.12
|
0.08
|
0.05
|
0.05
|
0.035
|
|
0.24
|
40-200
|
6.4
|
6.4
|
5.5
|
3.1
|
1.8
|
1.2
|
1.1
|
0.7
|
0.65
|
0.45
|
0.18
|
0.18
|
0.1
|
0.1
|
0.1
|
0.07
|
【ZMAP/ZMBP氣動薄膜單座調節閥-泄漏量】
|
項目
|
指標值
|
|
基本誤差％
|
不帶定位器
|
±5.0
|
|
帶定位器
|
±1.0
|
|
回差％
|
不帶定位器
|
3
|
|
帶定位器
|
1
|
|
死區％
|
不帶定位器
|
3
|
|
帶定位器
|
0.4
|
|
允許泄漏量L/h
|
1×10-3×閥額定容量
|
【ZMAP/ZMBP氣動薄膜單座調節閥-主要零件材料】
|
零件名稱
|
材料
|
溫度范圍
|
|
閥 體
|
HT200
|
-20～200℃
|
|
上閥蓋
|
ZG230-450
|
-40～450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
閥芯、閥座、閥桿
|
1Cr18Ni9
|
-250～550℃
|
|
上下膜片
|
A3鋼板
|
|
|
支架、頂蓋
|
HT200
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
波紋薄膜
|
5806膠夾480D尼龍66網眼布
|
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
碳纖維
|
-120～350℃
|
|
柔性石墨
|
-40～600℃
|
【ZMAP/ZMBP氣動薄膜單座調節閥-主要外形尺寸】
|
DN
|
D
|
PN(MPa)
|
H
|
H1
|
|
1.6
|
4
|
6.4
|
常溫型
|
中溫型
|
|
25
|
280
|
185
|
190
|
200
|
685
|
835
|
115
|
|
32
|
280
|
200
|
210
|
210
|
696
|
847
|
120
|
|
40
|
325
|
220
|
230
|
235
|
754
|
905
|
130
|
|
50
|
325
|
250
|
255
|
265
|
784
|
935
|
145
|
|
65
|
410
|
275
|
285
|
295
|
1065
|
1219
|
180
|
|
80
|
410
|
300
|
310
|
320
|
1076
|
1239
|
195
|
|
100
|
410
|
350
|
355
|
370
|
1085
|
1248
|
200
|
|
125
|
495
|
410
|
425
|
440
|
1286
|
1498
|
245
|
|
150
|
495
|
450
|
460
|
475
|
1306
|
1518
|
255
|
|
200
|
495
|
550
|
560
|
570
|
1381
|
1593
|
275
|
|
250
|
620
|
670
|
740
|
752
|
1455
|
1645
|
380
|
|
300
|
620
|
770
|
803
|
819
|
1510
|
1690
|
430
|
訂貨提供產品參數：ZMAP|ZMBP氣動薄膜單座調節閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
