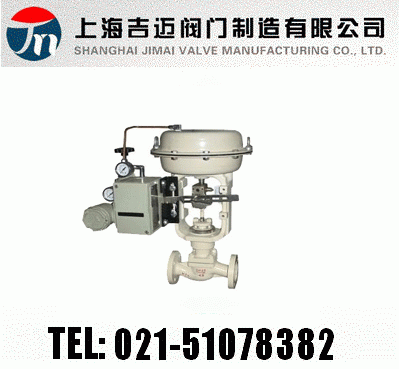

HLS小口徑單座調節閥
HLS小口徑單座調節閥可用于控制各種不同壓力和溫度的流體、閥體呈 S 流線型的通道，壓降損失小，流量大，可調范圍廣，流量特性精度高，調節閥配用多彈簧式薄膜執行機構，結構緊湊，輸出力大。
【HLS小口徑單座調節閥-主要技術參數】
閥 體
型 式 直通單座鑄造球型閥
公稱通徑 20、25mm
公稱壓力 ANSI 125、150、300、600
JIS 10、16、20、30、40K PN 1.6、4.0、6.4MPa
連接型式 法蘭式：FF、RF、RJ 和 LG
標準按 ANSI B16.5,JIS B2201
JB/T79.1 PN1.6MPa,JB/T79.2
凹凸面 焊接式：嵌接焊 SW
材 料 HT200 ZG25
ZG1Cr18Ni9 ZG0Cr17Ni12Mo2
1.25Cr0.5Mo 5.0Cr0.5Mo
SCPH21 SCPH61 Ti
上 閥 蓋 常溫型（P）：-17~+230℃
伸長I型（E1）：-45~-17℃, +230~+566℃
伸長II型（E2）：整體式（E2I）：-100~-45℃
焊接式（E2W）：-196~-100℃
壓蓋型式 螺栓壓緊式
填 料 V 型聚四氟乙烯填料，含浸聚四氟乙烯石棉填料，石棉編織填料。
閥內組件
閥芯型式 單座柱塞型閥芯。
流量特性
金屬閥座：Cv 值從 0.4~14 的高精度流量特性符合 IEC534-2 參考圖 1
Cv 值從 0.01~0.25 參考圖 3
軟 閥 座：Cv 值從 0.4~14 參考圖 2
Cv 值從 0.01~0.25 參考圖 3
工作范圍 軟閥座的工作溫度和壓差參考圖 4 司太萊堆焊的工作溫度和壓差參考圖 5
材 料 1Cr18Ni9 司太萊合金堆焊 9Cr18MoV
執行機構
型 式 HA 多彈簧式薄膜執行機構
膜片材料 乙丙橡膠夾尼龍
彈簧范圍 0.02~0.10,0.08~0.24MPa
供氣壓力 0.14,0.16, 0.28, 0.40MPa
氣源接頭 Rc 1/4
環境溫度 -30~+70℃
閥作用型式 氣——開式或氣——關式
附 件 定位器、手輪機構、氣動閥位傳送器。
泄 漏 量
金屬閥座：符合 ANSI B16.104 IV 級，小于額定的 Cv 的 0.01%
軟 閥 座：符合 ANSI B16.104 VI 級，小于額定的 Cv 的 10-7
快開閥芯：小于額定 Cv 的 0.00001%
回 差 1%（帶定位器） 3%（不帶定位器）
線 性 ±1%（帶定位器）±5%（不帶定位器）
備注：采用標準的V型聚四氟乙烯填料
可調范圍 50∶1(Cv≥1.0)或 30∶1(Cv≤0.63)
【HLS小口徑單座調節閥-允許壓差】
I、金屬閥座
|
作用
方式
|
執行
機構
|
供氣壓力
(MPa)
|
彈簧范圍
(MPa)
|
定位器
|
允許壓差（MPa）
|
|
額定 Cv 值
|
|
≤0.25
|
0.4
|
0.63
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
14
|
|
氣
關
式
|
HA2D
|
0.14
|
0.02~0.10
|
有或無
|
4*
10
|
4*
6.2
|
4*
6.2
|
3.26
|
3.26
|
2
|
2
|
1.09
|
0.82
|
0.5
|
|
0.16
|
0.02~0.10
|
有
|
-
|
4*
10
|
4*
10
|
4*
10
|
4*
10
|
4*
10
|
4*
10
|
4*
5.4
|
4*
|
2.52
|
|
0.40
|
0.08~0.24
|
有
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4*
|
4*
|
4*
|
|
10
|
10
|
7.5
|
|
氣
開
式
|
HA2R
|
0.14
|
0.02~0.10
|
有或無
|
4*
10
|
4*
6.2
|
4*
6.2
|
3.26
|
3.26
|
2
|
2
|
1.09
|
0.82
|
0.50
|
|
0.28
|
0.08~0.24
|
有
|
-
|
4*
10
|
4*
10
|
4*
10
|
4*
10
|
4*
10
|
4*
10
|
4*
7.6
|
4*
5.6
|
3.5
|
注：
1.較大允許壓差不準超過 ANSI B16.34 或 JIS B2201 標準規定的較大工作壓力。
2.同一格內上方為閥全開時允許壓差，下方表示閥全關時的允許壓差。
3.帶有*的允許壓差，閥控制液體時，允許壓差只能為 3MPa,超過 3MPa 時，請選用 HLC 調節閥。
II、軟閥座
|
作 用
方式
|
執行
機構
|
供氣壓力
(MPa)
|
彈簧范圍
(MPa)
|
定位器
|
允許壓差（MPa）
|
|
額定值
|
|
≤0.25
|
0.4
|
0.63
|
1.0
|
1.6
|
2.5
|
4.0
|
6.3
|
10
|
14
|
|
氣
關
式
|
HA2D
|
0.14
|
0.02~0.10
|
有或無
|
2
|
2
|
2
|
2
|
2
|
1.4
|
1.4
|
0.76
|
0.57
|
0.35
|
|
0.16
|
0.02~0.10
|
有
|
-
|
3
|
3
|
3
|
3
|
3
|
3
|
3
|
2.8
|
1.76
|
|
0.40
|
0.08~0.24
|
有
|
-
|
-
|
-
|
-
|
-
|
-
|
|
3
|
3
|
3
|
|
氣
開
式
|
HA2R
|
0.14
|
0.02~0.10
|
有或無
|
2
|
2
|
2
|
2
|
2
|
1.4
|
1.4
|
0.76
|
0.57
|
0.35
|
|
0.28
|
0.08~0.24
|
有
|
-
|
3
|
3
|
3
|
3
|
3
|
3
|
2
|
3
|
2.4
|
備注：較大允許壓差不準超過 ANS B16.34 和 JIS B2201 標準規定的較大工作壓力。
III、司太萊堆焊快開閥芯（金屬閥座 QS）
|
作用
方式
|
執行機構
|
供氣壓力(MPa)
|
彈簧范圍
(MPa)
|
允許壓差（MPa）
|
|
額定 Cv 值
|
|
10
|
14
|
|
氣
關 式
|
HA2D
|
0.14
|
0.02~0.053
|
1.46
|
1.3
|
|
0.30
|
0.02~0.053
|
4.0
|
3.7
|
|
氣
開
式
|
HA2R
|
0.14
|
0.04
|
0.67
|
0.60
|
|
0.28
|
0.08
|
1.35
|
1.21
|
備注：較大允許壓差不準超過 ANSI B16.34 和 JIS B2201 標準規定的較大工作壓力。
【HLS小口徑單座調節閥-法蘭距】
|
公稱
通徑
|
A
|
|
ANSI 125 FF
ANSI 150 RF
JIS 10K FF RF
PN 1.6 MPa
|
JIS
16K
RF
|
ANSI 300
JIS 20,30K RF
PN 4.0MPa
|
ANSI 600
JIS 40K RF
PN6.4 MPa
|
ANSI
150
RJ
|
ANSI
300
RJ
|
ANSI
600
RJ
|
JIS
20K
LG
|
JIS
30K
LG
|
ANSI
300
LG
|
ANSI
600
SW,BW
|
|
20
|
184
|
190
|
194
|
206
|
|
206
|
206
|
198
|
208
|
203
|
206
|
|
25
|
184
|
193
|
197
|
210
|
197
|
210
|
210
|
198
|
212
|
206
|
210
|
【HLS小口徑單座調節閥-主要外形尺寸】
|
執行
機構
|
H
|
φB
|
C
|
E
|
|
P
|
E1
|
E2
|
|
E21
|
E2W
|
|
HA2D、R
|
450
|
600
|
760
|
975
|
267
|
281
|
40
|
備注：P=常溫型，E1=伸長 I 型，E2=伸長 II 型，E21=整體式，E2W=焊接式
訂貨提供產品參數：HLS小口徑單座調節閥
①產品使用介質
②產品工作溫度
③產品連接方式
④產品使用壓力
⑤產品是否帶附件以便我們選型報價
⑥若已經由設計單位選定產品型號，請按產品型號直接向我司銷售部訂購。
⑦當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們上海吉邁閥門專家為您審核把關。
